Deze schakeling ben ik aan het maken met de flitser van een wegwerpcamera en een grote
zaklamp.
Waarschijnlijk ga ik een astabiele multivibrator gebruiken om de flitser te triggeren.
Daarnaast wordt ook de flitselco vervangen.

Eerst heb ik de wegwerpcamera en zaklamp gekocht.
Thuis heb ik zeer voorzichtig de camera ontmanteld.
Dit moet zeer voorzichtig gebeuren aangezien op de elco een spanning van zo'n
180-250 Volt staat die voor lange tijd aanwezig blijft.
Ook als de batterij al weggenomen is blijft er restspanning staan die nog voor een
flinke schok kan zorgen.
Ik kan hier over meepraten, ik heb namelijk al een keer een schok van zo'n 350 Volt van
een zeer grote flitser gekregen en een paar keer van een autobobine.

Nadat je het printje met flitser uit het cameraatje gekregen hebt moet je voor het
aan/uit schakelaartje, de schakelaar van de zaklamp gebruiken.
Aangezien de totale schakeling nog niet af is zou ik dit nog even achterwege laten.
Voor het triggercontact koop je of maak je zelf een astabiele multivibrator en een
van de uitgangen sluit je aan op het triggercontact.
Ik heb dit nog niet uitgeprobeerd, het zou dus kunnen dat het niet werkt.
Daarna de elco vervangen door een veel kleiner type.
Bij mijn camera is de waarde weggevallen, maar in de meeste gevallen is dat 120-150
microfarad en een werkspanning van 150-250 Volt.
De werkspanning voor je elco kan je meten met een multimeter, gewoon even tegen de
contacten houden en kijken wat de spanning vlak na laden is.
Ik zou een ruime marge nemen voor de elco, dus geen elco die een werkspanning heeft
die lager is dan de laadspanning, doe je dit niet dan loop je het risico dat je je
elco letterlijk opblaast.
Neem nu een elco van ong. 1-5 microfarad en soldeer die op de plaats van de oude
elco. De elco heeft dus nu een kleinere waarde waardoor het vermogen van de flits
iets af zal nemen, daarentegen kan je wel veel vaker flitsen.
Breng dan de flitsbuis onder in de reflector waar normaal het lampje zou zitten.
Doe dit met zo kort mogelijke draadjes anders kunnen er storingen optreden waardoor
de buis niet meer triggert.

Ik ben verder gegaan, echter zonder succes, ik heb eerst een kleinere elco
gesoldeerd op de plaats van de oude.
Dit was een 22 microfarad 170 Volt type
Toen ik na een paar keer laden niet kon flitsen ben ik eens gaan meten.
Er stond geen spanning op de elco, de polariteit was goed maar hij laadde niet op.
Helaas, de elco is overleden en ik zal dus toch naar de elektronicawinkel moeten
voor een nieuwe.
In de tussen tijd ben ik bezig met zoeken naar een andere in mijn onderdelenkast.

Update! 21:28 18-11-03

Heel waarschijnlijk is heel het triggerschakelingetje kapot, nadat ik de elco vervangen
had en tot de conclusie gekomen was dat de andere elco kapot was heb ik de oude
teruggesoldeerd.
Alles verliep goed totdat de elco met beide contacten weer op het printje gesoldeerd
werd (lees: moest worden)
Vonk...knal en een rookpluim gingen vergezeld bij het aansluiten van de elco.
Daarna heb ik hem toch weer vastgesoldeerd maar hij flitst niet meer, waarschijnlijk is
er iets op de printplaat gemold door de vermoedelijke kortsluiting, de led om aan te
geven dat er geflitst kan worden gaat wel branden maar het triggercontact sluiten heeft
geen enkel effect, er komt geen flits maar de elco blijft geladen.

Update! 12:18 30-12-03

Ik heb een nieuwe elco gekocht van 385 volt 2,2 microfarad.
Dit is een beetje overdreven, maar mijn electroboer had geen andere dus toen heb ik die
maar gekocht voor 1,50!
Dus ik heb hem gesoldeerd en het contact gesloten en ja! daar kwam een mooie flits uit
het flitsbuisje, wat aangeeft dat de schakeling dus niet kapot is.
Ik heb eens uitgezocht wat de maximale flitsfrequentie ongeveer is, en deze ligt zo rond de 0,5-1
hertz, niet echt veel (niet dat ik dat ook nodig heb) maar het zou kunnen dat de
flitsfrequentie nog wat hoger ligt, aangezien ik nog geen goede pulsschakeling voor de
'strobo' heb.
Wat ik tot nu toe dus gekocht heb is:
1 wegwerpcamera van 4,99.
1 zaklamp van 1,99.
1 flitselco van 1,50.
Totaalbedrag: 8,48 euro!
Niet slecht voor een eigengemaakte stroboscoop die ook nog eens mobiel is.

Update! 19:53 22-1-2004

De waarschijnlijke sturing voor de zaklamp strobo is bekend.
Ik ga heel waarschijnlijk de schakeling laten triggeren door een thyristor en 3
neonlampjes. Aangezien de meeste neonlampjes bij ong. 60-70 Volt 'doorslaan' (dan pas
geleiden ze echt goed) kan ik ze daarvoor goed gebruiken.
Als je er dus drie in serie zet en aan de thyristor koppelt, heb je een automatisch
trigger systeem.

En het idee om de flitsbuis in de kap van de zaklamp onder te brengen was niet zo'n
heel goed idee.
Ik dacht er namelijk eerst aan om de flitsbuis helemaal te demonteren, en dan vast te
maken in de kop van de zaklamp.
Daarbij heb ik alleen niet gedacht aan het triggercontact, dat wordt dus zeer lastig
monteren en zeker ook omdat het flitsbuisje in de reflector zit.
Waarschijnlijk ga ik dan gewoon het flitsbuisje inclusief de reflector monteren.
Ik heb namelijk geen zin om het flitsbuisje te vernielen.

Update! 19:40 2-3-2004

De zaklamp strobo is nu zo goed als af!
De hele zooi heb ik nu in de zaklamp weten te krijgen en ik heb de schakelaar die
normaal bij de flitser de flitser schakeling aanzet aan de schakelaar van de zaklamp
gemonteerd.
Het ding flitst nu toch op de Astabiele MultiVibrator maar wel op een zeer aparte manier.
Dat leg ik binnenkort wel uit.
Ik heb de reflector ook niet gebruikt, ik kwam er namelijk achter dat de flitsbuis in
zijn vanuit de wegwerpcamera meegekregen reflector niet in de reflector van de zaklamp
past. Ik heb nu gewoon het printje met de hele electrozooi in de kop gemonteerd.
Het geheel is zeer primitief, er zit zelfs een prop papier in om het hoogspannings
gedeelte en het laagspanningsgedeelte uit elkaar te houden.

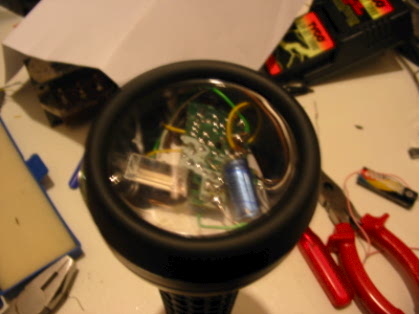

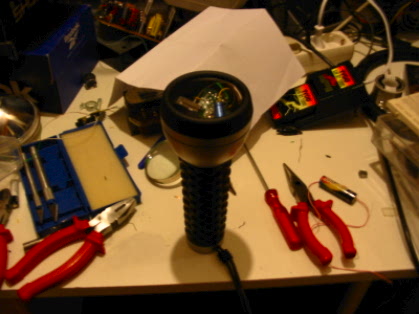

Toch nog even een paar foto's:
Dat witte onder de schakeling bij de 2e foto is de prop papier.

Update! 22:57 23-9-2004

Voor mensen die hun zaklamp strobo te snel vinden knipperen kan je ook een 10 uF condensator gebruiken in
plaats van de 1-5 microfarad die ik in het begin suggereer, de flitsenergie gaat wat omhoog en de snelheid
iets omlaag, de 'strobo' is nu echter wel overdag zichtbaar en dat vind ik een hele verbetering.
Voor de mensen die geinteresseerd zijn in het sturingsschema, hier is het dan, zij het dat ik denk dat
het schema op toeval van werking berust en ik dus niet kan garanderen dat het ook bij anderen werkt.
Ook flitst de flitser met dit schema niet in een regelmatig tempo, wat inhoudt
dat er geen snelheidsregeling mee gemaakt kan worden.

Update! 15:40 28-6-06

Via de schakeling hierboven flitst de schakeling niet, of in ieder geval heel onregelmatig.

De schakeling hieronder werkt via een 555 IC, dat met een (eventueel) regelbare frequentie een thyristor openstuurt.
De thyristor is aangesloten op de electrische contacten die normaal door het schakelaartje in de camera gesloten worden.

De 555 genereerd pulsen, die de thyristor steeds open sturen, zodra dat gebeurt zal de thyristor ontsteken, en
een flits geven, waarna de thyristor spert (de stroom komt ONDER de houdstroom*) en het weer van voor af aan begint.

*houdstroom = de minimale stroom die door de thyristor moet blijven lopen om de thyristor van anode naar kathode in
geleiding te houden, komt de stroom onder deze waarde, dan zal de thyristor sperren, en pas weer gaan geleiden
bij een nieuwe puls op de gate.
Is de stroom van anode naar kathode echter nog niet groot genoeg, dan zal de thyristor alleen bij een puls
geleiden, om daarna direct weer te sperren.

Met deze schakeling is een flitsfrequentie te bekomen van (langzamer is ook mogelijk natuurlijk)
ongeveer 1-1.5 Hz (bij een flits elco capaciteit van 2,2 uF)

Het schema:

Onderdelenlijst:

R1  = 33 k
R2  = 270 k
R3  = 1 k
R4  = 10 k
C1  = 100 uF
C2  = 2,2 uF
IC1 = 555
D1  = rode LED
Th1 = TIC106D (een TIC106M kan ook)

Met deze schakeling heb je echter wel een regelmatige flits, en waarvan ik weet dat hij werkt.
De flitsfrequentie verhogen is mogelijk door, voor zover de laadsnelheid van de elco dat toelaat,
te varieren met C2, R1 en R2.
