Dit LED lampje is gemaakt van een oud fietslampje, waar het originele halogeen gloeilampje uitgesloopt is.
Waarom een fietslampje? Omdat deze een soort steekfitting voor het gloeilampje zelf hebben (dus NIET de fitting) en daardoor is het lampje makkelijk te verwijderen.
Stappen: men pakt allereerst een veiligheidsbril (voor geval dat je het glas kapotknijpt)
Daarna pak je een combinatietang, en een punttang.
De punttang zet je op de FITTING, de combinatietang met het gedeelte om bouten vast te houden zetten we op het glas.
Dan is het een kwestie van wrikken, na enig geknars en gekraak van glas zal het lampje loskomen.
Het is mogelijk dat 1 of beide pootjes achterblijven in de fitting, dit is niet erg, we kunnen alles los solderen.
Aan de onderkant van de fitting (bij het bolletje tin) moest ik het achtergebleven draadje lossolderen.
Nadat ik dat gedaan heb ben ik de onderdelen 'bij elkaar gaan zoeken' (3 onderdelen is nou ook weer niet veel)
Ik heb 2 geel/amber LED's van 9000 mcd per stuk gebruikt.
Deze leds komen van world-led.com.
Daarna heb ik de weerstand uitgerekend volgens de Wet van Ohm:
De voorschakelweerstand wordt uitgerekend volgens deze formule, waarin van de voedingsspanning de doorlaatspanning van de LED afgetrokken wordt.
De uitkomst van dat sommetje wordt gedeeld door de maximale stroom die door de LED's mag lopen.
Dan krijgen we deze formule:
R=(U-U_LED)/I_LED
R = weerstandswaarde in Ohm, U = voedingsspanning, U_LED = doorlaatspanning van de LED, I_LED = maximale stroom DOOR de LED in Ampere.
In mijn geval heb ik deze schakeling gemaakt voor een zaklantaarn waar 2 batterijen/accu's in
kunnen (ik ga liever voor de laatste, die zijn tenminste weer op te laden)
Dat betekent dat de voedingsspanning op ong. 2.4 volt voor accu's uitkomt, en 3 volt voor batterijen.
Voor 3 volt komt de waarde voor de weerstand op 50 ohm, dus heb ik 47 ohm genomen.
Uiteraard is deze ook bruikbaar voor 2.4 volt.
Voed je echter alleen maar met accu's, dan kan je beter wat lager nemen, om zoveel mogelijk licht uit de LED's te krijgen.
De beste waarde voor de weerstand word dan:
R=(U-U_LED)/I_LED
R=(2,4 - 2,0)/0,02 = 20 ohm.
De waarde die daar het dichtste bij ligt is 22 Ohm, en is ook nog wat veiliger, omdat accu's soms net
een wat hogere spanning hebben.

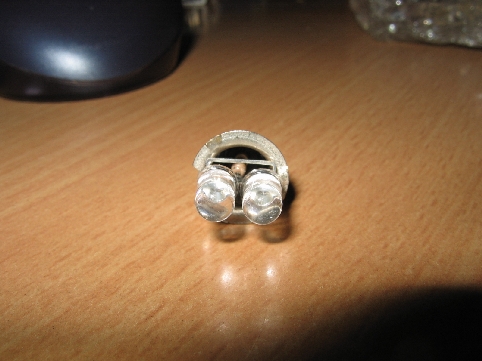

Hier een afbeelding waarom ik juist voor een fietslampje gekozen heb:
Bij de inkeping zijn de kathodes van de leds makkelijk te solderen.

En hier ongeveer hoe het gesoldeerde 'lampje' eruit ziet.

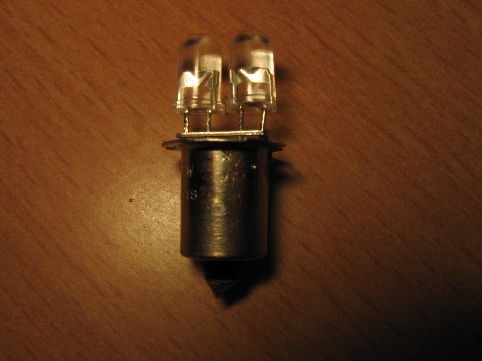

Hier een foto van het lampje in z'n totaliteit:

Op deze foto is te zien hoe de weerstand gesoldeerd is:

En ja, ik weet dat er nu al mensen zullen zeggen dat je LED's niet parallel mag zetten.
Maar voor 2 weerstanden is niet zo heel veel plek, en in serie zetten kan niet (in verband met de doorlaatspanning)
Daarnaast is het risico niet zo heel groot met 2 LED's.
