Meer dan 4 jaar na de 'Zelfbouw LEDspot' elders op deze site, heb ik enige ervaring opgedaan met het print-ontwerp programma Eagle, ervaring opgedaan met etsen, en zeker meer ervaring opgedaan met LED's in het algemeen.

Bij Baco in IJmuiden hebben ze op het moment van schrijven LED-strips in de winkel liggen met 18 warmwitte LED's.
De LED's hebben een zeer brede stralingshoek (ik vermoed zo'n 120 graden) en geven een prachtig warmwit licht: het is zeer goed te vergelijken met een gloeilamp.

Ik besloot 2 van deze LED strips te kopen, en er een LED lamp van te maken: eens zien hoeveel licht dat op zou gaan leveren!

In Eagle werd het een uitputtend werkje van constant verplaatsen van LED's, de weerstanden verplaatsen, en het tegelijkertijd allemaal binnen de cirkel laten vallen van de onderdelen.

Bij het bestukken van het printje zou blijken dat Eagle een wat ruime interpretatie van 5 mm LED's heeft: in werkelijkheid zit er de nodige ruimte tussen de LED's, en denk ik dat er met passen en meten nog wel een groep van 3 LED's bij had gekund.

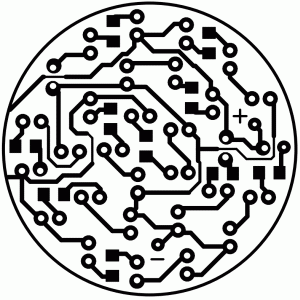

Hiernaast het print-ontwerp: de vierkante eilandjes voor de SMD-weerstanden zijn prima te onderscheiden van de overige printsporen en eilandjes: achteraf gezien was het voor het onderscheid makkelijker geweest als ik alle anode's van de LED's een vierkant gaatje had gegeven: dat had me tijdens het bestukken een hoop denkwerk bespaard.

Het ontwerp van Eagle uitgeprint, en via de strijkbout-methode overgebracht op een dun stukje printplaat dat ik zo goed mogelijk in een cirkel geknipt had.

Daarna etsen, en vervolgens 62 gaatjes boren: 62? Ja: voor de aansluiting van 2 draadjes heb ik 2 gaatjes geboord, zodat ze meer houvast hebben na het solderen.

In de praktijk komt de berekende stroom van 145 mA goed overeen, maar deze stijgt wel een aantal mA naarmate het geheel opwarmt. Kijk niet gek op van de warmte die het geheel produceert: de 30 LED's worden aardig warm, samen met de 10 weerstanden natuurlijk, waar ook een klein deel van het vermogen in wordt verstookt: ik kan nog net de koppen van de LED's tegen m'n lippen houden.

Nog wat cijfertjes:

Met de LEDlamp op 1 meter hoogte zo loodrecht mogelijk instralend op de sensor van de luxmeter (die op de grond ligt), meet ik een waarde van exact 30 lux in een volledig verduisterde kamer: onder een hoek van ongeveer 75 graden instralend onder dezelfde condities bleef de luxmeter nog altijd 20 lux aanwijzen: niet spectaculair, maar als simpel oriëntatielicht misstaat deze LEDlamp zeker niet (als nachtlamp ook niet trouwens) en met een opgenomen vermogen van ongeveer 1,85 Watt, is het ook een zeer zuinige verbruiker.

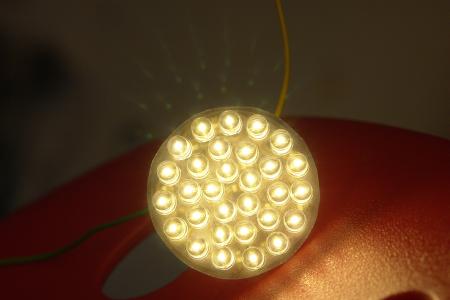

Aangesloten ziet het er dan zo uit:

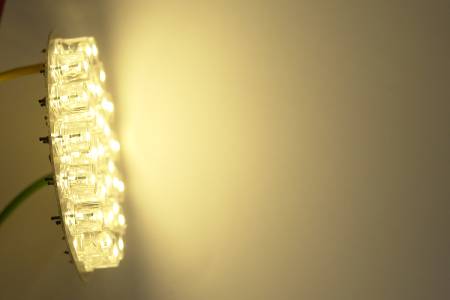

Gezien vanaf de zijkant: hier is goed te zien dat de LED's een grote openingshoek hebben, en zodoende een mooie spreiding van het licht geven.
