Techniek - Reparatie van een Samsung Syncmaster 226BW monitor
Een plofje en toen kwam er geen beeld meer uit deze monitor.
Geen uitgebreide handleiding dit keer, daar de monitor niet in mijn bezit is en ik ook niet bij de herstelling aanwezig geweest ben.
Dit keer betrof het een collega op m'n werk die zich afvroeg of hier nog wat aan gedaan kon worden.
Het defect was niet moeilijk, want van een stel elco's aan secundaire zijde was 1 exemplaar bol gaan staan. Ik moest toch bestellen bij Reichelt, dus konden deze elco's er ook wel bij.
Ik zou overigens ook de kleinere elco's vervangen hebben, maar ik heb daar geen gegevens van.
Onderdelenlijst

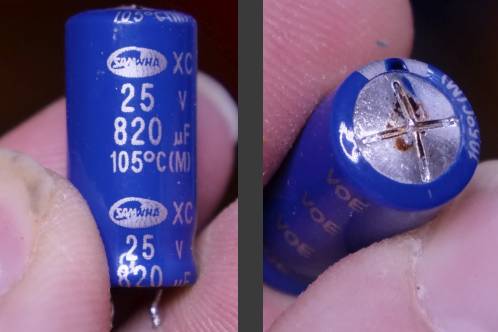

Van de genoemde elco's was weliswaar maar 1 exemplaar bol gaan staan (inclusief uitgekotste inhoud), maar het is dan vaak wachten op de volgende, dus werden ze allemaal vervangen.

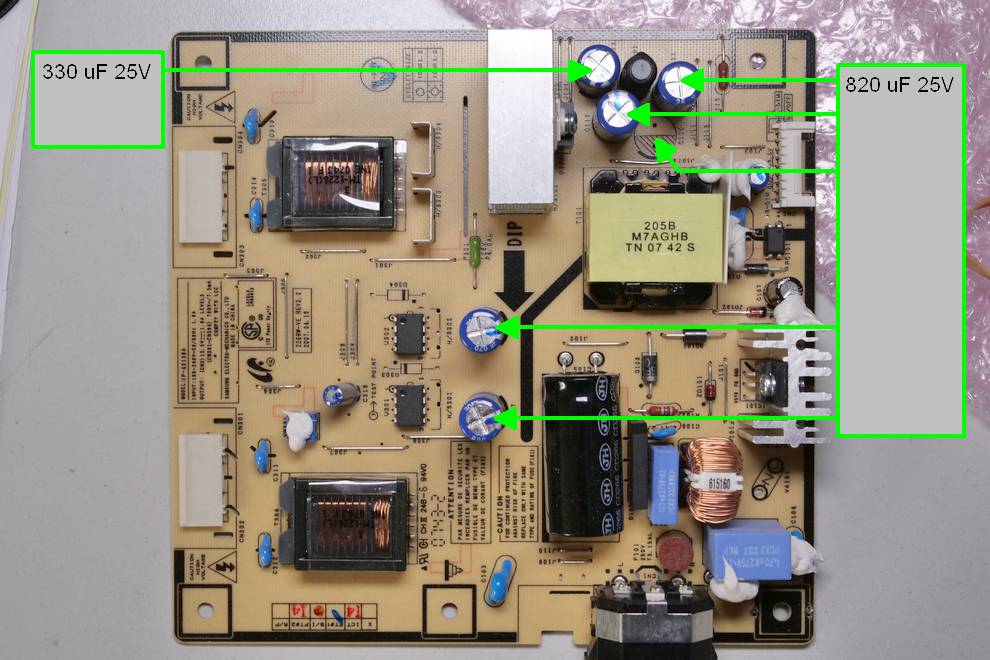

Vervang 5 elco's van 25 Volt 820 uF, te weten C111, C112, C114, C316 en C317. De steek hiervan week af van wat ik in de handel kon krijgen, afgaande op de moeilijkheden die m'n collega had ze te monteren.
Ook C113 werd vervangen. Dit betreft een 330 uF 25 Volt exemplaar.
Alle elco's werden vervangen door Panasonic FC exemplaren van gelijke- of hogere spanning.
Pakweg 3 euro was voldoende om dit scherm weer in werkende toestand te krijgen. Overigens vond ik het wel een nette leeftijd voordat er problemen optraden, maar ik heb geen idee van de gebruiksduur, waardoor dat niet alles zegt.
Bij nader inzien... rotte soldeerlassen!

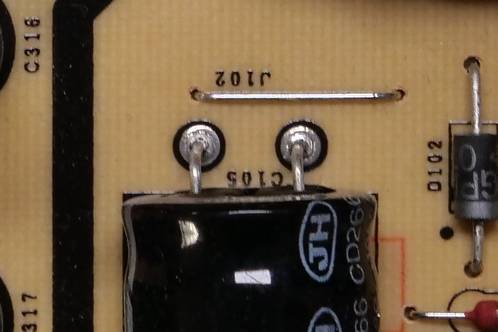

Bij het bewerken van de foto's voor dit artikel vielen mijn ogen op de primaire elco (het liggende exemplaar iets rechts-onder het midden op de grote foto bovenaan dit artikel).
De solderingen daarvan zijn rot geworden in de loop der tijd!
Omdat de collega in kwestie al tientallen jaren soldeert, vermoed ik dat hij deze wel van vers soldeertin heeft voorzien. Het zou me in ieder geval verbazen als hij dit over het hoofd gezien heeft.
